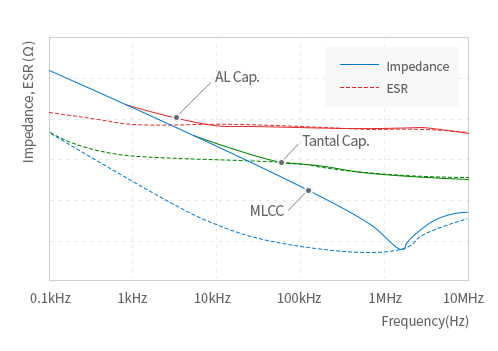

通常 MLCC的 ESR 值會根據容量有所差異。1μF 以上大容量情況下，會達到數?到數十?，如圖所示，ESR 值比 AL Cap.或 Tantal Cap. 更低。

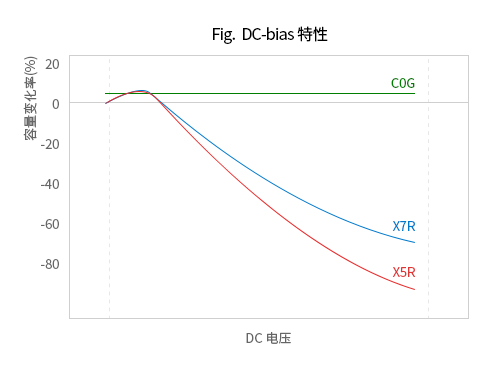

MLCC Class2(X5R, X7R 等) 產品，如下所示，隨著 DC 電壓增加，其容量會漸漸下降。但像Class1 產品 C0G，即使加電壓其容量也沒有任何變化。像Class2 產品，電介質內的 Dipole在加 DC 電壓后，會按照電壓所處的方向整齊排列，當所加的 DC 電壓變大，因 DC 電壓而固定方向的 Dipole也會增加。MLCC的容量由對 AC 電壓做出反應的 Dipole決定，

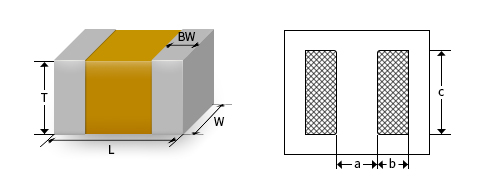

三星電機通過實裝測試，在Spec sheet中標明了 MLCC 推薦實裝面積。 ※ Spec 內實裝面積標準5-4 Land dimensionThe recommended land dimension is determined by evaluating the actual SET and a board.

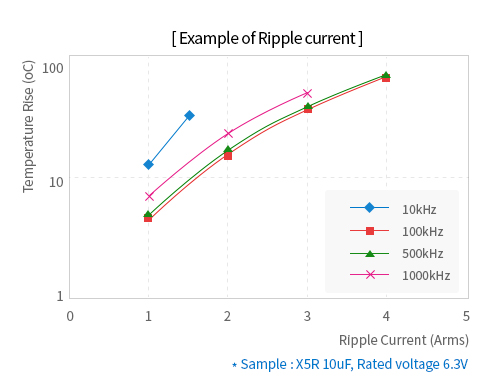

三星電機關于MLCC承受電流的 Spec沒有特定的值。當MLCC加 DC 電壓時，幾乎沒有電流經過 MLCC，因此沒有問題，當加AC 電壓或脈沖電壓時，電流經過電極會出現發熱。三星電機在 Spec Sheet 上有標注相關內容。使用時需要注意因加 AC 電壓或脈沖電壓導致的自身發熱溫度(Self-heating temperature)。 ※ Self-heating Temperatu

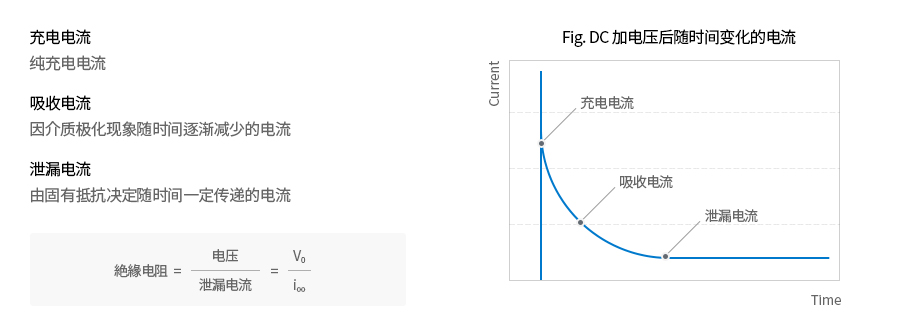

三星電機MLCC的絕緣電阻值極其標準和單位是什么？ 絕緣電阻(Insulation resistance)是額定電壓除以泄漏電流的值，是泄漏電流加定額電壓時，電極兩端發生的電流。絕緣電阻通常以 MΩ 為單位，當直接加電壓時，如圖所示，產生充電電流，加電壓后等待60秒后，測量絕緣電阻。

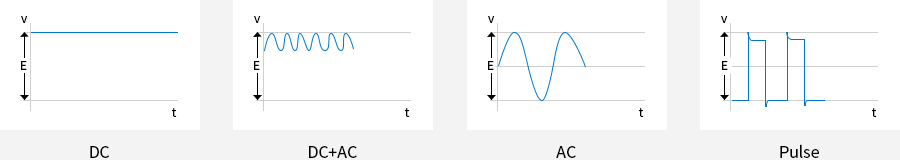

MLCC 額定電壓與一般電子產品的額定概念不同，是關于信賴度的概念。產品根據規定的額定電壓通過信賴度測試后，就會被認定為相應額定電壓產品。超過額定電壓加電壓時，一定時間內不會有問題，但長時間持續的話會出現不合格情況。也就是MLCC的壽命會急劇縮短。在下列各電壓 Signal中， Vp-p max使用時不得超過額定電壓，為能使用更長時間，應根據使用位置，使用比所加電壓更高的額定電壓產品。
